PANOS

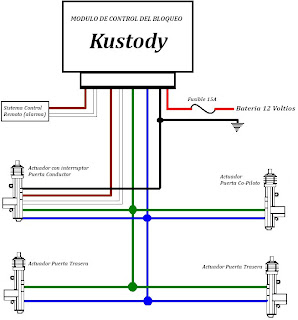

PLANO DE SISTEMA DE BLOQUEO CENTRALPLANO DE LA INSTALACION DE RADIO

COTIZACIONES

COTIZACION AUDIO

Elementos y Costos

1. Radio SONY ref: Mex DV900 $550.000
1. Monitor SONY de 7" ref: XVM - R70 $400.000
6. Parlantes SONY de 6x9" ref: xs - gtx6293 $570.000
2. Bajos SONY de 10" ref: xs - l10s $350.000
1. Planta SONY de 2 canales ref: xmzr1852 $630.000

total costo de componenetes: $2.500.000

costo de instalacion: $2.200.000
incluyendo 2 montajes de audio en fibre de vidrio

costo total $4.700.000

COTIZACION ALARMAS


Alarma bunker $150.000

Alarma ultra $170.000

Alarma kustody $70.000


Costo de instalacion $60.000


BLOQUEO CENTRAL

Bloqueo central apara acoplar a alarma marca bunker: $ 70.000


Costo de instalacion: $ 90.000

SISTEMA DE ENCENDIDO CON SONSOR MAGNETICO USADO EN MAZDA

SENSOR:

Està configurado por un nùcleo metàlico y a su alrededor esta conectado a sus terminales positiva y negativa. En casos cuenta con un circito adicional llamado circuito de campo el cual es un cableado recubriendo tanto el positivo como el negativo cuyo fin es el de atrapar las corrientes inducidas y aterrizarlas a masa.

DISCO RELUCTOR:

Es un disco con una serie de dientes enfrentados al sensor para cambiar su campo magnètico; el nùmero de dientes varìa de marca en marca y sus espacios determinan el nùmero de pistòn.

FUNCIONAMIENTO:

La generaciòn del pulso en un sensor magnètico:

El mòdulo de control se encarga de cerrar el cicuito del sensor a medida que el diente del disco reluctor se acerca; el campo magnètico se incrementa y alcanza su mayor valor al enfrentarse al diente, cuando el diente se aleja del nùcleo el campo magnètico cambia de polaridad y disminuye gradualmente hasta que un nuevo diente repite el ciclo.

UBICACION:

Existen varias ubicaciones:

v.

1. En un lugar sobre el eje del cigueñal(Damper o Volante).

2. en los extremos del eje de levas.

DIAGNOSTICO DE FALLAS DE LUCES

SINTOMAS

v Una de las luces no enciende
v No enciende ninguno de los faros o pilotos que deben lucir en la misma posición del mando de luces
v No se enciende ningún faro ni luces piloto del sistema de alumbrado
v No se encienden las luces de stop al pisar el freno
v No se enciende uno de los pilotos de stop al pisar el freno
v No luce alguno de los faros antiniebla a la luz de marcha atrás
v Las luces tienen poco brillo en particular las de carretera y cruce

CAUSAS POSIBLES

v
1. Lámpara fundida
2. Cable alimentación cortado
3. Toma de masa defectuosa

v
1. Fusible fundido
2. Interruptor general de alumbrado defectuoso
3. Mando de luces defectuoso
4. Cortocircuito en esta posición del mando de luces

v
1. Cable alimentación mando cortado
2. Mando de luces defectuoso
3. Bornes de batería flojos o en mal estado

v
1. Interruptor de stop defectuoso
2. Cable de alimentación cortado

v
1. Cable alimentación piloto cortado
2. Lámpara fundida

v
1. Interruptor general defectuoso
2. Cable de alimentación cortado
3. Lámpara fundida

v
1. Conexiones defectuosas
2. Bornes de batería flojos o defectuosos


PRUEBAS A REALIZAR

v
1. Comprobar lámpara
2. Comprobar circuito con lámpara de pruebas
3. Conectar nuevo cable de masa para comprobar

v
1. Comprobar fusible
2. Probar con lámpara de pruebas o voltímetro
3. Comprobar con lámpara o voltímetro
4. Comprobar con lámparas de pruebas

v
1. Comprobar con lámpara de pruebas
2. Comprobar funcionamiento con lámpara de pruebas
3. Verificar si se calienta con el funcionamiento del circuito

v
1. Comprobar con lámpara de pruebas
2. Comprobar con lámpara de pruebas

v
1. Comprobar con lámpara de pruebas
2. Comprobar lámpara

v
1. Comprobar con lámpara de pruebas
2. Comprobar con lámpara de pruebas
3. Comprobar lámpara

v
1. Verificar caídas de tensión
2. Comprobar estado bornes

ACCION CORRECTORA

v
1. Sustituir lámpara
2. Sustituir cable
3. Limpiar conexiones

v
1. Cambiar fusible
2. Sustituir interruptor
3. Reparar o sustituir
4. Repara o sustituir

v
1. Reparar instalación
2. Repara o sustituir mando
3. Limpieza de conexiones

v
1. Reparar instalación
2. Sustituir interruptor

v
1. Reparar instalación
2. Cambiar lámpara

v
1. Sustituir interruptor
2. Repara instalación
3. Sustituir lámpara

v
1. Reparar conexiones
2. Reparar conexión y borne
